Сетчатый фильтр FK-06 1/2", 3/4", 1" АА (АВ)

Информация может быть не достоверна

FK06 представляет собой комбинацию промывного фильтра с клапаном понижения давления. Встроенный в корпус клапан понижения давления защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды. Выходное давление регулируется в пределах от 1,5 до 6,0 бар. На корпусе с двух сторон предусмотрены посадочные места для подключения манометра, при помощи которого можно визуально отслеживать давление воды на выходе. Регулирующая пружина клапана не имеет контакта с водой. Седло клапана сбалансировано.

КОНСТРУКЦИЯ:
фильтр FK06 состоит из:
- корпуса с внешней резьбой и резьбовыми отверстиями для манометра с двух сторон
- пружинного стакана с регулировочной ручкой
- вкладыша клапана с диафрагмой и седлом клапана
- резьбовых штуцеров
- сетчатого фильтра тонкой очистки
- чаши фильтра
- шарового клапана

МАТЕРИАЛЫ:
- корпус из штампованной латуни, устойчивой к вымыванию цинка
- штуцеры с наружной резьбой из латуни
- фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали
- чаша фильтра из ударопрочного прозрачного синтетического материала (для холодной воды) или штампованной латуни, устойчивой к вымыванию цинка (для горячей воды)
- пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала
- регулировочная пружина из пружинной стали
- армированная волокном диафрагма из NBR
- уплотнения из NBR

МАРКИРОВКА МОДИФИКАЦИЙ:

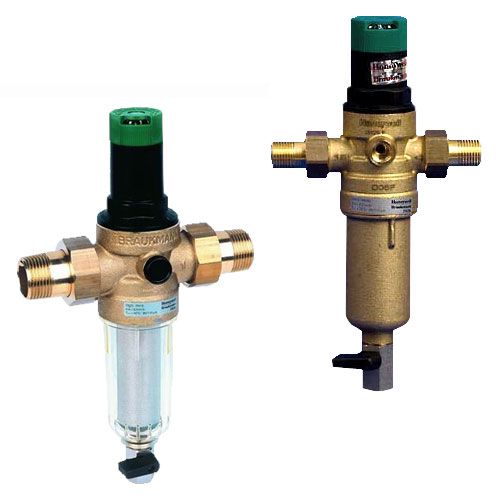

FK06 – XXX AA – с прозрачной колбой
FK06 – XXX AAM – с колбой из латуни где XXX – присоединительные размеры штуцеров

ПРИНЦИП ДЕЙСТВИЯ:
В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю, но с несколько пониженным давлением. Режим промывки выключается простым поворотом ручки шарового клапана. Встроенный клапан понижения давления работает по принципу выравнивания сил. Сила давления диафрагмы уравновешена силой давления регулировочной пружины. Это значит, что выходное давление возрастает до тех пор, пока усилия диафрагмы и регулировочной пружины, действующей в противовес, не будут уравновешены. Величина давления на входе не влияет на открывание или закрывание клапана. Вследствие этого, изменения давления на входе не оказывают влияния на выходное давление.

ИНСТРУКЦИЯ ПО МОНТАЖУ:
- Можно монтировать как на металлические, так и на пластиковые трубы.
- Устройство устанавливается на горизонтальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
- Устанавливается за водосчетчиком после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода.
- Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
- Рекомендуется после комбинированного фильтра оставлять прямолинейный стабилизирующий участок трубопровода длиной не менее пятикратного номинала присоединительного размера.
